Frame Rate Independent Damping Using Lerp

Unity3D 로 작업하던 시기에 항상 혼동이 오는 문제 중의 하나가 Smooth Damping 이었습니다.
나름 잘 설명된 블로그가 있어서 나중을 위해 정리해 보려고 합니다.

1. Smooth Damping 이란?

현재 값 a 가 있고 타겟 값인 b 로 부드럽게 이동시키는 것이 목표인 문제 입니다.
캐릭터(b)를 따라가는 카메라(a)의 좌표를 자연스럽게 변화시키는 예를 생각해 볼 수 있습니다.

2. Lerp 문제

보통 이 문제를 처리할 때 비율 r 과 lerp 를 이용한 선형 보간으로 매 프레임마다 아래처럼 호출합니다.

a = Mathf.Lerp( a, b, r );

하지만 이렇게 하면 프레임간의 시간차이에 영향을 받아 불안정한 움직임이 나옵니다.
그래서 또 아래처럼 바꾸기도 합니다.

a = Mathf.Lerp( a, b, r * Time.deltaTime );

이 경우는 lerp 의 마지막 값이 1 을 넘어버리는 경우가 나올 수도 있기 때문에 역시나 답이 아닙니다.

3. 간단한 수식화

문제를 단순화 해서 a 를 0 으로 옮기는 방법을 생각해봅시다.
a 의 초기 값을 10 이라 하고 반씩 줄여나간다고 가정을 합니다.

\[\begin{align} a(0) & = 10 \\ a(1) & = 5 \\ a(2) & = 2.5 \\ a(3) & = 1.25 \\ \end{align}\]

그래프로 보면 a 값이 점차 0 에 수렴해 가는 것을 알 수 있습니다. Graph1
이 것을 다시 수식으로 적어보면

\[a(t + 1) = \frac{a(t)}{2}\]

절반이 아니라 범위가 0 ~ 1 인 r 의 비율을 사용한다고 하면

\[\begin{align} a(t + 1) & = a(t)r \\ a(t + 2) & = a(t + 1)r = a(t)r^2 \\ a(t + 3) & = a(t + 2)r = a(t)r^3 \\ \end{align}\]

결국 다음과 같은 수식을 만들 수 있습니다.

\[a(t + n) = a(t)r^n\]

이 수식을 코드로 만들어 보면 아래와 같습니다.

// Smoothing rate dictates the proportion of source remaining after one second
//
public static float Damp(float source, float smoothing, float dt)
{
  return source * Mathf.Pow(smoothing, dt);
}

private void Update()
{
  a = Damp(a, 0.5f, Time.deltaTime);
}

// or

private void FixedUpdate()
{
  a = Damp(a, 0.5f, Time.fixedDeltaTime);
}

4. 타겟을 적용해보자

위에서는 b 를 0 으로 가정했고 a 가 실제 b 에 수렴하도록 하려면 그래프를 y 축으로 b 만큼 이동시켜 주면 됩니다. Graph2

\[\begin{align} a(t + n) - b & = (a(t) - b)r^n \\ a(t + n) & = b + (a(t) - b)r^n \\ a(t + n) & = b - br^n + a(t)r^n \\ a(t + n) & = b(1 - r^n) + a(t)r^n \\ \end{align}\]

이 수식은 처음에 사용하려고 했던 lerp 와 같습니다.

a(t + n) = Lerp(b, a(t), Pow(r, n))

그런데

Lerp(a, b, t) = Lerp(b, a, 1 - t)

이므로

a(t + n) = Lerp(a(t), b, 1 - Pow(r, n))

이렇게 표현 할 수 있습니다.
그대로 코드로 만들어 보면 아래와 같습니다.

// Smoothing rate dictates the proportion of source remaining after one second
//
public static float Damp(float source, float target, float smoothing, float dt)
{
  return Mathf.Lerp(source, target, 1 - Mathf.Pow(smoothing, dt))
}

이대로 사용해도 충분히 자연스러운 움직임을 확인 할 수 있습니다. smoothing 값은 0 ~ 1 사이만 허용됩니다.

5. Exponential Decay

위의 그래프를 다시한번 살펴보면 exponential decay (지수적 감쇠?) 함수인 것을 알 수가 있는데
b 를 0 으로 가정했을 때의 수식으로 생각해보면

\[\begin{align} a(t + n) & = a(t)r^n \\ a(t + n) & = a(t)e^{-\lambda n} \\ r^n & = e^{-\lambda n} \\ r^n & = (e^{-\lambda})^n \\ r & = e^{-\lambda} \\ \lambda & = -\ln(r) \\ \end{align}\]

따라서 아래와 같은 코드로 변형 할 수 있습니다.

public static float Damp(float a, float b, float lambda, float dt)
{
  return Mathf.Lerp(a, b, 1 - Mathf.Exp(-lambda * dt))
}

조정할 수 있는 변수가 위의 smoothing 에서 lambda 로 바뀐 것 뿐인 듯 하지만
smoothing 은 0 ~ 1 사이의 값만 가능하고 lambda 는 0 ~ 무한대의 값이 가능하기때문에
사용이 편리한 장점이 있습니다.

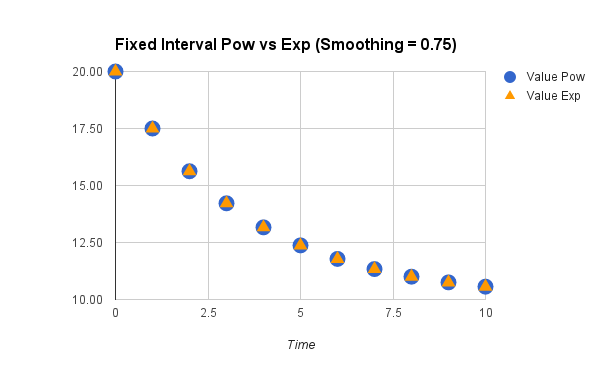

두가지 코드를 그래프로 확인해보면 동일한 결과를 볼 수 있습니다. Logo

Conclusion

결국 필요한 것은 마지막 한줄의 코드이지만
구현과정을 이해하고 사용해야 나중에라도 다시 혼동하는 일이 없을 것 같습니다.


출처 http://www.rorydriscoll.com/2016/03/07/frame-rate-independent-damping-using-lerp/
